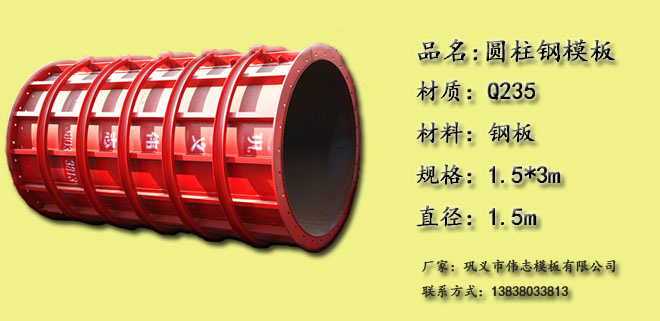

由于大直徑外框圓柱混凝土施工受到已完成的鋼框架阻礙，圓柱鋼模板無法使用塔吊配合吊裝。根據圖紙圓柱直徑和高度等尺寸，以及電動葫蘆起重性能，將圓柱鋼模加工設計為分節的兩塊半圓模板，每塊半圓模上口均設2個吊環。標準節高度原則按1000mm高度設計，柱頭模板加工高度均為700mm高，柱頭4塊板均做成活接板可拆卸。
材料進場堆放
鋼模板到場后，按配模圖進行組裝，并逐一對模板的規格尺寸、圓弧精度、子母口設置等進行驗收。質量不合標準的，由廠家拉回返修或重新加工。合格的鋼模板按配模圖進行編號，根據現場平面圖進行碼放，用吊車吊至碼放地點后，底部墊好方木。
模板水平運輸
鋼模板每平方米重量約100kg，單塊模板最大重量為500kg，人工搬運比較困難。利用半圓鋼模板底部鋼邊框螺栓孔，安裝三個萬向輪，安裝在腳輪子的支架能在動載或者靜載中水平360°旋轉，在樓層內由兩人直接推動進行水平運輸。
安裝鋼梁夾具及電動葫蘆
在圓柱兩側型鋼梁上各懸掛一個用于鋼梁吊物的夾具，夾具是用對稱的兩塊橢圓狀U字型鋼板做成，鋼板小頭端有可對稱連接橢圓狀U字型鋼板的穿螺栓的兩個重合孔，和穿螺栓或鋼絲繩的重合孔。電動葫蘆為起重量1噸的“CD1噸”設備，通過吊環懸掛在鋼梁吊物的夾具上。
